一文讀懂稱重傳感器和荷重傳感器的原理及應用

來源： | 發布日期：2020-03-31 14:27

稱重傳感器是一種將質量信號轉變為可測量的電信號輸出的裝置。用傳感器應先要考慮傳感器所處的實際工作環境，這點對正確選用稱重傳感器至關重要，它關係到傳感器能否正常工作以及它的安全和使用壽命，乃至整個衡器的可靠性和安全性。而荷重傳感器是通過檢驗受力載體所受的載荷來完成對物體受力的測量的傳感器裝置。荷重傳感器能將從載體傳來的壓力轉化成相應的電信號，從而達到測量的目的。

稱重傳感器的原理

稱重傳感器采用金屬電阻應變片組成測量橋路，利用金屬電阻絲在張力作用下伸長變細，電阻增加的原理，即金屬電阻隨所受應變而變化的效應而製成的。稱重傳感器是用來將重量信號或壓力信號轉換成電量信號的轉換裝置。

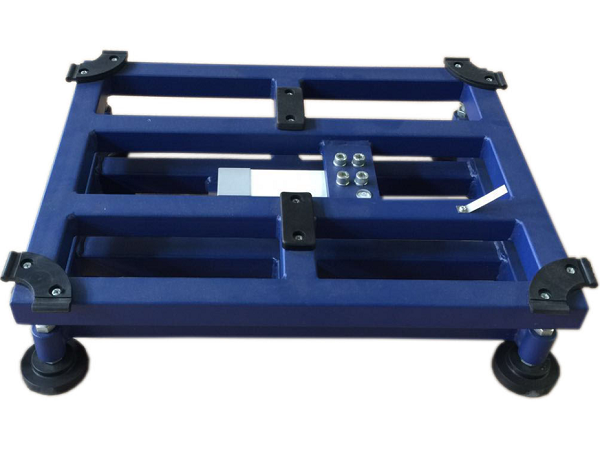

稱重傳感器的構造原理，金屬電阻具有阻礙電流流動的性質，同一種金屬絲，一般來講，越是細長，其電阻值就越大。當金屬電阻絲受外力作用而伸縮時，其電阻值就會在某一範圍內增減。因此，將金屬絲（或膜）緊貼在被測物體上，當被測物體受外力而伸縮時，金屬電阻絲（膜）也會按比例伸縮，其阻值也會相應變化。稱重傳感器就是將金屬電阻應變片粘貼在金屬稱重梁上進行測量重量信號的。

荷重傳感器彈性體的原理

荷重傳感器的彈性體是一個有特殊形狀的結構件。它的功能有兩個，首先是它承受稱重傳感器所受的外力，對外力產生反作用力，達到相對靜平衡；其次，它要產生一個高品質的應變場（區），使粘貼在此區的電阻應變片比較理想的完成應變棗電信號的轉換任務。

分類和應用

稱重傳感器按轉換方法分為光電式、液壓式、電磁力式、電容式、磁極變形式、振動式、陀螺儀式、電阻應變式等8類。在稱重傳感器主要技術指標的基本概念和評價方法上，新舊國標有質的差異。主要有S型、懸臂型、輪輻式、板環式、膜盒式、橋式、柱筒式等幾種樣式。

荷重傳感器按原理的不同分為軸銷式荷重傳感器、壓力式荷重傳感器、橋式荷重傳感器、滑輪式荷重傳感器、軸承座式荷重傳感器、拉力式荷重傳感器。
